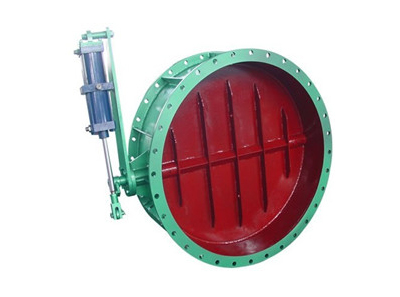

氣動防爆蝶閥
生產的氣動防爆蝶閥的蝶板屬于國內先Jin的氣動閥門。防爆型氣動蝶閥安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。氣動防爆蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時防爆型氣動蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯Yi的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。氣動防爆蝶閥有金屬密封和軟密封兩種密封型式。金屬密封型適用于溫度≥250度以上的工況。軟密封型適用于≤250度以內的工況場合。
產品詳情
氣動防爆蝶閥產品特點
1、設計新穎、合理、結構獨Te，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
氣動防爆蝶閥主要技術參數
公稱通經DN（mm) | 50～1200 |
公稱壓力（MPa） | 0.6、1.0、1.6、2.5 |
連接形式 | 法蘭、對夾 |
閥體形式 | 直通式鑄造閥 |
蝶板形式 | 垂直板式 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
配置執行機構 | GT、AT、AW系列單雙作用氣動執行器 |
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
氣動防爆蝶閥執行器技術參數
執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4、G1/8、G3/8、G1/2 |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構、雙作用執行機構 |
可配附件 | 防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等 |
