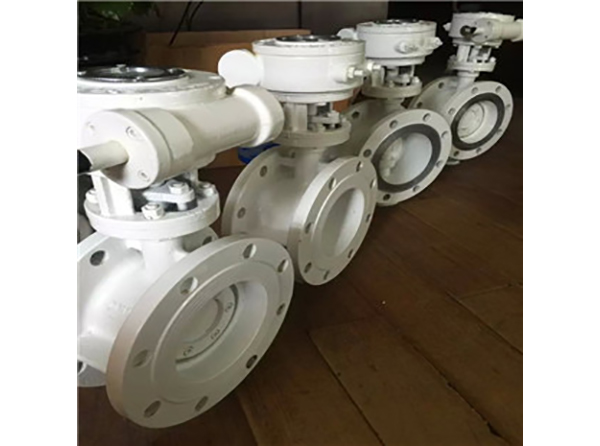

煤氣專用蝶閥
煤氣專用蝶閥系該采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。閥門采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
產品詳情
D343H-16C煤氣專用蝶閥零件材料：閥體 鑄鐵,鑄鋼,不銹鋼,鉻鉬鋼,合金鋼，蝶板 鑄鋼,合金鋼（鍍硬鉻）,不銹鋼,鉻鉬鋼，閥座密封圈 不銹鋼,多層次,聚內脂,抗磨材料，閥桿 2Crl3,1Crl3不銹鋼,鉻鉬鋼2Crl3,1Crl3 ，填料 柔性石墨
煤氣專用蝶閥D343H特點：
1、法蘭式金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、蝶閥密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
D343H-2.5C/6C/10C煤氣專用蝶閥連接尺寸 (mm)
通徑 | 主要尺寸 | O．25MPa | 0.6MPa | 1．OM Pa | ||||||||||||
mm | inch | L | H | H 1 | D | D 1 | Z-φd | b×f | D | D1 | Z-φd | b×f | D | D1 | Z-φ d | b×f |
50 | 2 | 108 | 75 | 200 | 140 | 11O | 4-φ14 | 16×3 | 140 | 110 | 4-φ14 | 16×3 | 165 | 125 | 4-φ18 | 20×3 |
65 | 21／2 | 112 | 93 | 210 | 160 | 130 | 4-φ14 | 16×3 | 160 | 130 | 4-φ14 | 16×3 | 185 | 145 | 4-φ18 | 20×3 |
80 | 3 | 114 | 98 | 226 | 190 | 150 | 4-φ18 | 18×3 | 190 | 150 | 4-φ18 | 18×3 | 200 | 160 | 8-φ18 | 20×3 |
100 | 4 | 127 | 130 | 250 | 210 | 170 | 4-φ18 | 18×3 | 210 | 170 | 4-φ18 | 18×3 | 220 | 180 | 8-φ18 | 22×3 |
125 | 5 | 140 | 165 | 295 | 240 | 200 | 8-φ18 | 20×3 | 240 | 200 | 8-φ18 | 20×3 | 250 | 210 | 8-φ18 | 22×3 |
150 | 6 | 140 | 175 | 315 | 260 | 225 | 8-φ18 | 20×3 | 265 | 225 | 8-φ18 | 20×3 | 285 | 240 | 8-φ22 | 24×3 |
200 | 8 | 152 | 220 | 380 | 320 | 280 | 8-φ18 | 22×3 | 320 | 280 | 8-φ18 | 22×3 | 340 | 295 | 8-φ22 | 24×3 |
250 | 10 | 165 | 250 | 405 | 375 | 335 | 12-φ18 | 24×3 | 375 | 335 | 12-φ18 | 24×3 | 395 | 350 | 12-φ22 | 26×3 |
300 | 12 | 178 | 300 | 480 | 440 | 395 | 12-φ22 | 24×4 | 440 | 395 | 12-φ22 | 24×4 | 445 | 400 | 12-φ22 | 26×4 |
350 | 14 | 190 | 330 | 545 | 490 | 445 | 12-φ22 | 24×4 | 490 | 445 | 12-φ22 | 24×4 | 505 | 460 | 16-φ22 | 26×4 |
400 | 16 | 216 | 360 | 550 | 540 | 495 | 16-φ22 | 24×4 | 540 | 495 | 16-φ22 | 24×4 | 565 | 515 | 16-φ26 | 26×4 |
450 | 18 | 222 | 380 | 620 | 595 | 550 | 16-φ22 | 24×4 | 595 | 550 | 16-φ22 | 24×4 | 615 | 565 | 20-φ26 | 28×4 |
500 | 20 | 229 | 410 | 680 | 645 | 600 | 20-φ22 | 26×4 | 645 | 600 | 20-φ22 | 26×4 | 670 | 620 | 20-φ26 | 28×4 |
600 | 24 | 267 | 460 | 750 | 755 | 705 | 20-φ26 | 26×5 | 755 | 705 | 20-φ26 | 26×5 | 780 | 725 | 20-φ30 | 30×4 |
700 | 28 | 292 | 530 | 820 | 860 | 810 | 24-φ26 | 26×5 | 860 | 810 | 24-φ26 | 26×5 | 895 | 840 | 24-φ30 | 30×5 |
800 | 32 | 318 | 610 | 91O | 975 | 920 | 24-φ30 | 26×5 | 975 | 920 | 24-φ30 | 26×5 | 1015 | 950 | 24-φ33 | 32×5 |
900 | 36 | 330 | 640 | 930 | 1075 | 1020 | 24-φ30 | 26×5 | 1075 | 1020 | 24-φ30 | 26×5 | 1115 | 1050 | 28-φ33 | 34×5 |
1000 | 40 | 410 | 720 | 980 | 1175 | 1120 | 28-φ30 | 26×5 | 1175 | 1120 | 28-φ30 | 26×5 | 1230 | 1160 | 28-φ36 | 34×5 |
1200 | 48 | 470 | 820 | 1220 | 1375 | 1320 | 32-φ30 | 26×5 | 1405 | 1340 | 32-φ33 | 28×5 | 1455 | 1380 | 32-φ39 | 38×5 |
1400 | 56 | 530 | 930 | 1310 | 1575 | 1520 | 36-φ30 | 26×5 | 1630 | 1560 | 36-φ36 | 32×5 | 1675 | 1590 | 36-φ42 | 42×5 |
1600 | 64 | 600 | 80 | 1460 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | 62×5 | |||||
1800 | 72 | 670 | 1090 | 1560 | 2045 | 1970 | 44-φ39 | 2115 | 2020 | 44-φ48 | ||||||
2000 | 80 | 760 | 1190 | 1670 | 2265 | 2 1 80 | 48-φ42 | 2325 | 2230 | 48-φ48 | ||||||
煤氣專用蝶閥訂貨須知：
①渦輪蝶閥產品名稱與型號
②公稱直徑
③閥體材質
④蝶閥公稱壓力
⑤使用介質
⑥連接方式
⑦使用溫度
⑧驅動方式
⑨蝶閥密封形式
⑩是否帶附件以便我們的為您正確選型。
