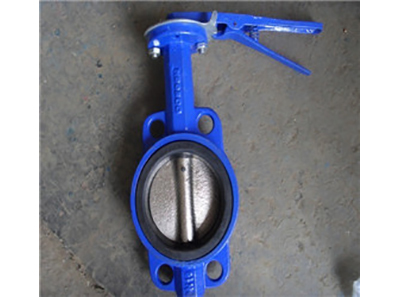

消防信號蝶閥
消防信號蝶閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用中線式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15～DN1200mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，信號蝶閥適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。
產品詳情
消防信號蝶閥特點：
信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
消防信號蝶閥主要技術參數:
公稱通經 | 公稱壓力 | 工作溫度 | 密封試驗 | 強度試驗 | 適用介質 |
DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 |
消防信號蝶閥主要零件材料:
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR。EPDM |
2 | 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
3 | 蝶板 | 球鐵噴塑、不銹鋼 | 9 | 對開環 | SUS316/黃銅 |
4 | 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |

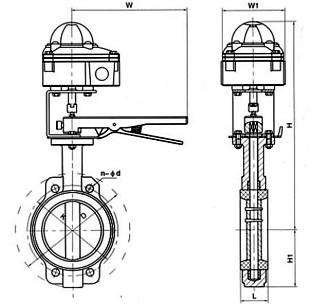

消防信號蝶閥結構圖
消防信號蝶閥主要外形連接尺寸:
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
消防信號蝶閥使用注意事項
1、本蝶閥可以安裝在空間任意位置管路上。
2、蝶閥的安裝位置應保證使用、維修和更換的方便。
3、本蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。
5、蝶閥安裝前應進行以下工作：
a、仔細核對使用情況是否與本蝶閥性能規范相符合。
b、清潔內腔和密封面，不允許有污物附著，未清潔前勿啟閉蝶板。
c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。
6、蝶閥在管路夾緊時，注意連接力是否均勻可靠。
7、蝶閥安裝后，進行管路強度試壓時，閥板必須處于開啟位置。
8、蝶閥安裝后，應定期檢查，其檢查的主要項目如下：
a、蝶閥閥座及O型密封圈是否損傷。
b、閥板密封面的密封性能。
c、蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。
d、蝶閥檢修裝配后，應按要求進行密封性能試驗。
f、每次檢修后，應將情況詳細記錄以備查考。
