三偏心法蘭式渦輪蝶閥
渦輪三偏心法蘭式蝶閥密封面由非金屬軟質材料對非金屬軟質材料構成。密封副由金屬硬質材料對非金屬軟質材料構成。
金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
d343h法蘭式蝶閥適用于電力，熱力、高溫煤氣、可燃性氣體、熱空氣、城市供熱、供水、污水處理、化工、冶金、制糖、造紙、造船、航空、鋼鐵等企業。
產品詳情

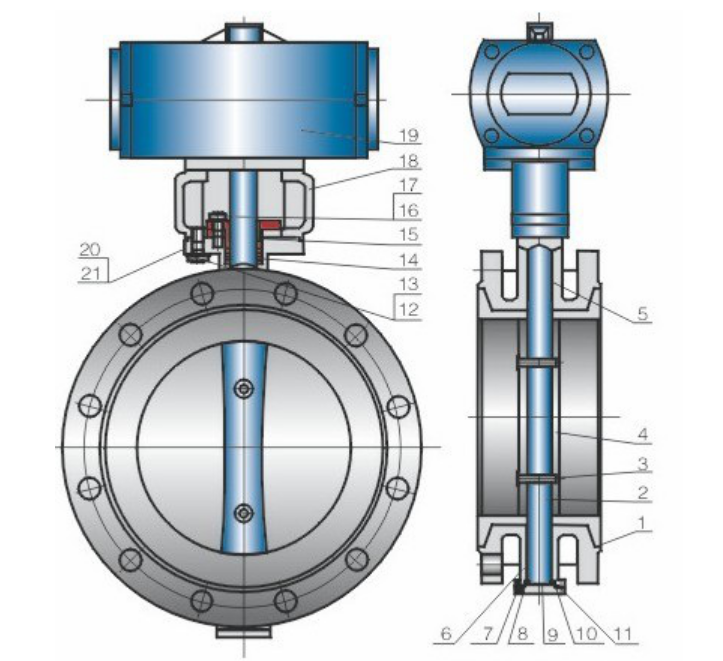

渦輪蝶閥結構
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
渦輪三偏心法蘭式蝶閥標準
設計規范 | GB/T 12238 |
結構長度 | GB/T 12221 |
法蘭連接 | GB/T 9113 |
試驗與檢驗 | GB/T 13927 |
產品標識 | GB/T 12220 |
渦輪三偏心法蘭式蝶閥尺寸
公稱通徑 | 結構長度L | 外形尺寸（參考值） | 連接（標準值） | 參考 | ||||||||||
H | Dt343H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 長 | H1 | A1 | B1 | D | D1 | z- d | D | D1 | z- d | ||
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 |
600 | 24 | 267 | 390 | 470 | 1225 | 480 | 660 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 |
700 | 28 | 292 | 430 | 550 | 1355 | 640 | 660 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 |
800 | 32 | 318 | 470 | 640 | 1470 | 640 | 660 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 |
900 | 36 | 330 | 510 | 710 | 1545 | 750 | 860 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 |
1000 | 40 | 410 | 550 | 770 | 1795 | 850 | 860 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 |
1200 | 48 | 470 | 630 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
